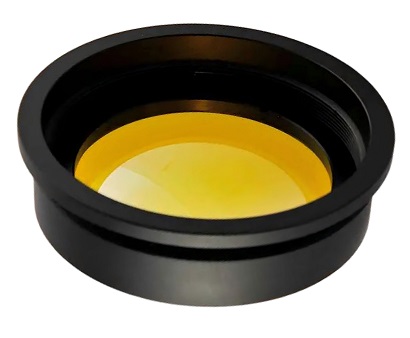

场镜-10.6µm
F-Theta扫描透镜又称平场聚焦镜，也简称为扫描透镜或场镜。它的像高等于焦距乘以扫描角（y=Fθ），不同于普通透镜 Y= Ftanθ。它是经过特别设计使得光束入射角与像面上的光斑位置满足线性关系，从而可以通过控制入射光束的扫描角来控制光斑在像面上的位置，形成线性的扫描速率，最终激光束能够在整个打标平面内形成均匀大小的聚焦光斑。
工作波长：10.6μm；指示光：红光。
应用范围：激光打标、雕刻、快速成型、表面处理、钻孔、焊接、切割、3D打印等激光系统中。
一单片式场镜-入射光Φ12mm(波长:10.6μm)
| 产品编号 | 最大 | 有效 | 入射光 | 中心-边缘 | 工作 | 镜头 | 螺纹 | |
| 扫描范围 | 焦距 | 直径 | 光斑尺寸 | 距离 | 外径X长度 | 接口 | ||
| Product ID | 方XxY(mm) | 圆Φ(mm) | (mm) | Φ(mm ) | Φ(µm) | (mm) | (mm) | (mm) |
| SL1-10.6-50Z-12-D10 | 12X12 | Φ17 | 50 | 10 | 50-56 | 45.00 | Φ89X24 | M85X1 |
| SL1-10.6-52Z-35-D10 | 35X35 | Φ50 | 52 | 10 | 126-130 | 35.36 | Φ89X24 | M85X1 |
| SL1-10.6-75Z-50-D10 | 50X50 | Φ71 | 75 | 10 | 147-202 | 57.82 | Φ89X24 | M85X1 |
| SL1-10.6-100Z-70-D10 | 70X70 | Φ99 | 100 | 10 | 180-190 | 78.69 | Φ89X24 | M85X1 |
| SL1-10.6-130Z-90-D10 | 90X90 | Φ127 | 130 | 14 | 254-305 | 118.54 | Φ89X24 | M85X1 |
| SL1-10.6-150Z-110-D12 | 110X110 | Φ155 | 150 | 12 | 276-311 | 129.96 | Φ89X24 | M85X1 |
| SL1-10.6-200Z-140-D15 | 140X140 | Φ198 | 200 | 15 | 300-376 | 181.17 | Φ89X24 | M85X1 |
| SL1-10.6-250Z-175-D15 | 175X175 | Φ248 | 250 | 15 | 320-395 | 232.73 | Φ89X24 | M85X1 |
| SL1-10.6-300Z-210-D12 | 210X210 | Φ297 | 300 | 12 | 500-630 | 283.62 | Φ89X24 | M85X1 |
| SL1-10.6-360Z-250-D12 | 250X250 | Φ354 | 360 | 12 | 688-722 | 344.66 | Φ89X24 | M85X1 |
| SL1-10.6-433Z-300-D12 | 300X300 | Φ424 | 433 | 12 | 520-760 | 414.68 | Φ89X24 | M85X1 |
| SL1-10.6-450Z-330-D12 | 330X330 | Φ467 | 450 | 12 | 622-752 | 446.12 | Φ89X24 | M85X1 |
| SL1-10.6-480Z-350-D12 | 350X350 | Φ495 | 480 | 12 | 670-890 | 464.50 | Φ89X24 | M85X1 |
| SL1-10.6-573Z-430-D12 | 430X430 | Φ608 | 573 | 12 | 930-1028 | 558.87 | Φ89X24 | M85X1 |
| SL1-10.6-720Z-520-D12 | 520X520 | Φ735 | 720 | 12 | 1152-1382 | 722.09 | Φ89X24 | M85X1 |
| SL1-10.6-934Z-650-D12 | 650X650 | Φ962 | 934 | 12 | 1554-1696 | 930.6 | Φ89X24 | M85X1 |
| SL1-10.6-977Z-675-D12 | 675X675 | Φ990 | 977 | 12 | 1553-1696 | 974.80 | Φ89X24 | M85X1 |
| SL1-10.6-1191Z-770-D12 | 770X770 | Φ1089 | 1191 | 12 | 1916-2120 | 1610.00 | Φ89X24 | M85X1 |
| SL1-10.6-1150Z-800-D14 | 800X800 | Φ1131 | 1150 | 14 | 1570-1700 | 1137.42 | Φ89X24 | M85X1 |
| SL1-10.6-1650Z-1150-D12 | 1150X1150 | Φ1626 | 1650 | 12 | 2660-2880 | 1617.41 | Φ89X24 | M85X1 |
| SL1-10.6-2128Z-1385-D12 | 1385X1385 | Φ1950 | 2128 | 12 | 3420-3880 | 2176.00 | Φ89X24 | M85X1 |
我们提供的通用安装方式:螺纹连接 M85X1。
二单片式场镜-入射光Φ20mm(波长:10.6μm)
| 最大扫 | 有效 | 入射光 | 中心-边缘 | 工作 | 镜头 | 螺纹 | ||
| 产品编号 | 描范围 | 焦距 | 直径 | 光斑尺寸 | 距离 | 外径X长度 | 接口 | |
| Product ID | 方XxY(mm) | 圆Φ(mm) | (mm) | Φ(mm) | Φ(µm) | (mm) | (mm) | (mm) |
| SL1-10.6-100Z-70-D20 | 70X70 | Φ99 | 100 | 20 | 150-160 | 78.69 | Φ90X24 | M85X1 |
| SL1-10.6-200Z-140-D20 | 140X140 | Φ198 | 200 | 20 | 304-470 | 193.66 | Φ90X24 | M85X1 |
| SL1-10.6-250Z-175-D20 | 175X175 | Φ248 | 250 | 20 | 319-394 | 232.73 | Φ90X24 | M85X1 |
| SL1-10.6-300Z-210-D20 | 210X210 | Φ297 | 300 | 20 | 375-500 | 283.62 | Φ90X24 | M85X1 |
| SL1-10.6-360Z-250-D20 | 250X250 | Φ354 | 360 | 20 | 375-480 | 344.66 | Φ90X24 | M85X1 |
| SL1-10.6-420Z-300-D20 | 300X300 | Φ424 | 420 | 20 | 450-600 | 403.60 | Φ90X24 | M85X1 |
| SL1-10.6-420Z-300-D25 | 300X300 | Φ424 | 420 | 25 | 385-493 | 403.60 | Φ90X24 | M85X1 |
| SL1-10.6-448Z-320-D20 | 320X320 | Φ453 | 448 | 20 | 445-455 | 440.00 | Φ90X24 | M85X1 |
| SL1-10.6-480Z-350-D20 | 350X350 | Φ495 | 480 | 20 | 420-710 | 478.98 | Φ90X24 | M85X1 |
| SL1-10.6-573Z-400-D20 | 400X400 | Φ566 | 573 | 20 | 540-740 | 576.55 | Φ90X24 | M85X1 |
| SL1-10.6-574Z-420-D20 | 420X420 | Φ608 | 574 | 20 | 540-740 | 576.55 | Φ90X24 | M85X1 |
| SL1-10.6-620Z-450-D20 | 450X450 | Φ636 | 620 | 20 | 490-590 | 622.00 | Φ90X24 | M85X1 |
| SL1-10.6-690Z-500-D20 | 500X500 | Φ707 | 690 | 20 | 600-700 | 710.00 | Φ102X24 | M100X1 |
| SL1-10.6-720Z-500-D20 | 500X500 | Φ707 | 720 | 20 | 700-960 | 719.60 | Φ102X24 | M100X1 |
| SL1-10.6-742Z-540-D20 | 540X540 | Φ764 | 742 | 20 | 752-848 | 759.00 | Φ90X24 | M85X1 |
| SL1-10.6-830Z-600-D20 | 600X600 | Φ848 | 830 | 20 | 818-894 | 816.90 | Φ90X24 | M85X1 |
| SL1-10.6-1100Z-800-D25 | 800X800 | Φ1131 | 1100 | 25 | 846-1166 | 1117.20 | Φ90X24 | M85X1 |
| SL1-10.6-1648Z-1150-D20 | 1150X1150 | Φ1626 | 1648 | 20 | 1595-1751 | 1682.30 | Φ127X21 | M120X1 |
三双片式场镜-10.6µm
与单片式场镜相比，CO2激光双片式场镜，从扫描区域中心到边缘更加均匀，聚焦光斑更小，失真更小。在精密打标、钻孔、切割、3D打印等领域应用广泛。 我们使用硒化锌或砷化镓。这种场镜通常畸变少于1%。
| 产品编号 | 最大扫 | 有效 | 入射光 | 最大 | 中心-边缘 | 工作 | 镜头 | 连接 | |
| 描范围 | 焦距 | 直径 | 入射角 | 光斑尺寸 | 距离 | 外径X长度 | 螺纹 | ||
| Product ID | XxY(mm) | Φ(mm) | (mm) | Φ(mm ) | (±°) | Φ(µm) | (mm) | (mm) | (mm) |
| SL2-10.6-100Z-50-D20 | 50X50 | Φ71 | 100 | 20 | 20.6 | 85-88 | 125.84 | Φ94X53 | M85X1 |
| SL2-10.6-100Z-70-D14 | 70X70 | Φ99 | 100 | 14 | 28.5 | 116-165 | 105.6 | Φ92X31 | M85X1 |
| SL2-10.6-150Z-105-D14 | 105X105 | Φ148 | 150 | 14 | 28 | 171-172 | 161.7 | Φ90X25 | M85X1 |
| SL2-10.6-170Z-110-D20 | 110X110 | Φ155 | 170 | 20 | 25 | 150-151 | 177.1 | Φ90X31 | M85X1 |
| SL2-10.6-200Z-140-D14 | 140X140 | Φ198 | 200 | 14 | 28.8 | 232-247 | 229.4 | Φ90X35.5 | M85X1 |
| SL2-10.6-200Z-140-D20 | 140X140 | Φ198 | 200 | 20 | 28 | 202-336 | 220.3 | Φ95X35 | M85X1 |
| SL2-10.6-250Z-175-D14 | 175X175 | Φ248 | 250 | 14 | 28 | 343-366 | 286.1 | Φ94X37 | M85X1 |
| SL2-10.6-300Z-168-D20 | 168X168 | Φ238 | 300 | 20 | 22.5 | 288-304 | 328.3 | Φ110X50 | M85X1 |
| SL2-10.6-320Z-210-D20 | 210X210 | Φ197 | 320 | 20 | 28 | 356-393 | 334.8 | Φ90X40.5 | M85X1 |
| SL2-10.6-360Z-250-D15 | 250X250 | Φ354 | 360 | 15 | 28 | 476-500 | 388.3 | Φ98X42 | M85X1 |
| SL2-10.6-420Z-300-D20 | 300X300 | Φ424 | 420 | 20 | 28 | 408-427 | 466.0 | Φ109X53 | M85X1 |
| SL2-10.6-415Z-310-D30 | 310X310 | Φ438 | 415 | 30 | 28 | 408-427 | 454.3 | Φ166X65 | M120X1 |
| SL2-10.6-490Z-350-D18 | 350X350 | Φ495 | 490 | 18 | 28 | 410-434 | 535.2 | Φ96X23 | M85X1 |
| SL2-10.6-560Z-300-D30 | 350X350 | Φ424 | 560 | 30 | 21.3 | 364-382 | 604.4 | Φ120X37 | M85X1 |
| SL2-10.6-623Z-400-D10 | 400X400 | Φ657 | 623 | 10 | 28 | 1058-1118 | 680.5 | Φ110X53 | M85X1 |
| SL2-10.6-700Z-500-D30 | 500X500 | Φ707 | 700 | 30 | 27.8 | 420-450 | 763.7 | Φ118X37 | M85X1 |
| SL2-10.6-700Z-600-D20 | 600X600 | Φ848 | 700 | 20 | 27 | 430-460 | 741.5 | Φ98X25 | M85X1 |
说明：
1、关于产品详细资料: 如果需要以上产品的详细资料，请联系我们索取。
2、关于产品编号说明：SL1（1代表单片式场镜；2代表双片式场镜）-10.6（工作波长：10.6um）- 焦距+材料（Z代表硒化锌；G代表砷化镓；E代表锗）-扫描范围-D入射光斑直径。
3、其他未列出产品： 篇幅有限，部分产品没有列出。如有需要，请联系我们。有定制需求，可以单独设计和生产。
