硫化锌
多光谱硫化锌材料是一种无色透明多晶晶体材料，结晶颗粒大小约为20-35μm，透光范围0.4-14μm。多光谱硫化锌材料是通过热等静压 (HIP) 工艺处理化学气相沉积硫化锌材料得到的。这种工艺将氢化锌从晶体点阵中移除，所有这些工艺有助于在可见光到远红外范围（0.4-14µm）内，拥有很高的透射率。多光谱硫化锌材料在化学性质上为惰性材料，具有非吸湿性和极高的化学纯度。多光谱硫化锌材料非常致密，易于进行机加工。
材料性能
| 光学性能 | 10%透过率极限值（t=6mm） | 0.37-14.0µm | ||||||||
| 体吸收系数 @ 10.6µm | ≤ 0.20 cm-1 | |||||||||
| 折射率温度系数 @ 10.6µm | 54 x 10-5/°C | |||||||||
| 折射率的不均匀性 @ 10.6µm | < 20X10-5 | |||||||||
| 热学性能 | 导热率 @ 20° C | 0.27 W/cm/°C | ||||||||
| 比热 | 0.527 J/g/°C | |||||||||
| 线性膨胀系数 @ 20° C | 6.5 x 10-5/°C | |||||||||
| 机械性能 | 杨氏模量 | 85.5 GPa (12.4x 105 psi) | ||||||||
| 断裂模数 | 68.9 MPa (10,000 psi) | |||||||||
| 努氏硬度 | 210-240 kg/mm2 | |||||||||
| 泊松比 | 0.28 | |||||||||
| 物理性能 | 密度 | 4.09 g/cm3 | ||||||||
| 化学纯度 | 99.9996% | |||||||||
| 熔点, oC | 1830.0 | |||||||||
| 电阻率(Ωcm） | ≈1012 | |||||||||
多光谱硫化锌折射率（n）
（20°C室温条件下）
| 波长(µm) | n | 波长(µm) | n | 波长(µm) | n | 波长(µm) | n | 波长(µm) | n |
| 0.4047 | 2.54515 | 0.5876 | 2.36789 | 0.8521 | 2.30659 | 3.000 | 2.25772 | 9.000 | 2.21290 |
| 0.4358 | 2.48918 | 0.6438 | 2.34731 | 0.8943 | 2.30183 | 3.500 | 2.25498 | 10.000 | 2.20084 |
| 0.4678 | 2.44915 | 0.6678 | 2.34033 | 1.0140 | 2.29165 | 4.000 | 2.25231 | 11.250 | 2.18317 |
| 0.4800 | 2.43691 | 0.7065 | 2.33073 | 1.1287 | 2.28485 | 4.500 | 2.24955 | 12.000 | 2.17101 |
| 0.5086 | 2.41279 | 0.7800 | 2.31669 | 1.5296 | 2.27191 | 5.000 | 2.24661 | 13.000 | 2.15252 |
| 0.5461 | 2.38838 | 0.7948 | 2.31438 | 2.0581 | 2.26442 | 8.000 | 2.22334 | - | - |
CVD硫化锌热光系数dn/dT (10-5 °C-1)
| 温度oC | 波长（µm） | ||||||
| 0.6328µm | 1.15µm | 10.6µm | |||||
| -60 | 4.3 | 4.0 | 3.9 | ||||
| -40 | 4.4 | 4.1 | 4.0 | ||||
| -20 | 4.5 | 4.1 | 4.0 | ||||
| 0 | 4.5 | 4.2 | 4.1 | ||||
| 20 | 4.6 | 4.2 | 4.1 | ||||
| 40 | 4.6 | 4.3 | 4.1 | ||||
| 60 | 4.7 | 4.3 | 4.1 | ||||
| 80 | 4.7 | 4.3 | 4.1 | ||||
| 100 | 4.7 | 4.3 | 4.2 | ||||
| 120 | 4.8 | 4.4 | 4.2 | ||||
| 140 | 4.8 | 4.4 | 4.3 | ||||
| 160 | 4.8 | 4.4 | 4.4 | ||||
| 180 | 4.9 | 4.5 | 4.5 | ||||
| 200 | 5.0 | 4.6 | 4.7 | ||||

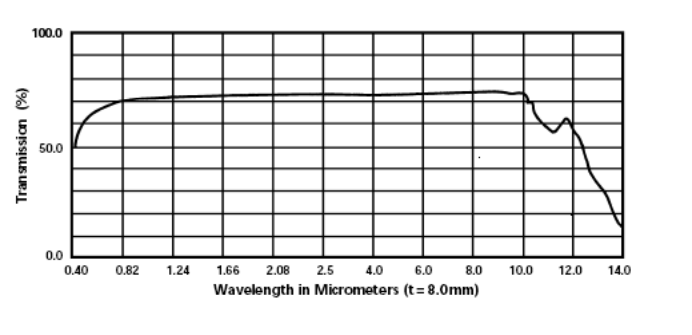

多光谱硫化锌材料透过率测试图
Zinc Sulfide Multispectral Transmission
