硒化锌 - 长沙市融生光学科技有限公司

硒化锌材料是一种黄色透明的多晶晶体材料，结晶颗粒大小约为50-70μm，透光范围0.5-22μm。由化学气相沉积(CVD)方法生成的硒化锌材料在化学性质上为惰性材料，具有非吸湿性和极高的化学纯度。硒化锌材料非常致密，易于进行机加工。材料具有极低体吸收和散射损失，能够耐高热冲击，在苛刻的环境下能够保持其稳定性。

由于在10.6μm 波长具有极低的本体吸收和良好的折射率均匀性，因此成为制作CO2 激光器系统中光学器件的首选材料。

由于其卓越的光学性能，在其整个透光范围内，成为不同光学系统中所普遍使用的材料。

材料性能

1.光学性能

光学性能	10%透过率极限值（t=6mm）	0.5-22.0µm
	体吸收系数 @ 10.6µm	≤ 0.0005 cm-1
	折射率温度系数 @ 10.6µm	61 x 10-6/°C
	折射率的不均匀性 @ 632.8 nm	< 3 x 10-6
热学性能	导热率 @ 20° C	0.18 W/cm/°C
	比热	0.356 J/g/°C
	线性膨胀系数 @ 20° C	7.57 x 10-6/°C
机械性能	杨氏模量	67.2 GPa (9.75 x 106 psi)
	断裂模数	55.1 MPa (8,000 psi)
	努氏硬度	105-120 kg/mm2
	泊松比	0.28
物理性能	密度	5.27 g/cm3
	化学纯度	99.9996%
	熔点, oC	1520.0
	电阻率(Ωcm）	≈1012

CVD硒化锌热光系数dn/dT (10-5 °C-1)

温度oC	波长（µm）
	0.6328µm	1.15µm	3.39µm	10.6µm
-180	7.6	5.4	5.0	4.9
-160	8.2	5.7	5.2	5.1
-140	8.7	6.0	5.4	5.4
-120	9.1	6.3	5.6	5.5
-100	9.4	6.5	5.8	5.7
-80	9.7	6.6	5.9	5.8
-60	10.0	6.7	6.0	5.9
-40	10.2	6.8	6.1	6.0
-20	10.3	6.9	6.1	6.0
0	10.5	7.0	6.2	6.1
20	10.6	7.0	6.2	6.1
40	10.7	7.0	6.2	6.1
60	10.8	7.1	6.3	6.1
80	10.9	7.1	6.3	6.2
100	11.0	7.2	6.3	6.2
120	11.1	7.2	6.4	6.3
140	11.3	7.3	6.4	6.3
160	11.5	7.4	6.5	6.4
180	11.8	7.6	6.6	6.6
200	12.1	7.8	6.7	6.7

CVD硒化锌折射率（n）

（20°C室温条件）

波长(µm)	n	波长(µm)	n	波长(µm)	n	波长(µm)	n	波长(µm)	n
0.54	2.6754	1.00	2.4892	5.80	2.4266	10.60	2.4028	15.40	2.3623
0.58	2.6312	1.40	2.4609	6.20	2.4251	11.00	2.4001	15.80	2.3579
0.62	2.5994	1.80	2.4496	6.60	2.4235	11.40	2.3974	16.20	2.3534
0.66	2.5755	2.20	2.4437	7.00	2.4218	11.80	2.3945	16.60	2.3487
0.70	2.5568	2.60	2.4401	7.40	2.4201	12.20	2.3915	17.00	2.3438
0.74	2.5418	3.00	2.4376	7.80	2.4183	12.60	2.3883	17.40	2.3387
0.78	2.5295	3.40	2.4356	8.20	2.4163	13.00	2.3850	17.80	2.3333
0.82	2.5193	3.80	2.4339	8.60	2.4143	13.40	2.3816	18.20	2.3278
0.86	2.5107	4.20	2.4324	9.00	2.4122	13.80	2.3781	-	-
0.90	2.5034	4.60	2.4309	9.40	2.4100	14.20	2.3744	-	-
0.94	2.4971	5.00	2.4295	9.80	2.4077	14.60	2.3705	-	-
0.98	2.4916	5.40	2.4281	10.20	2.4053	15.00	2.3665	-	-

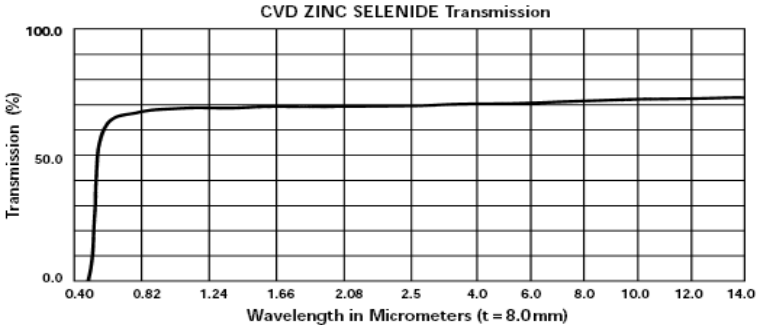

CVD硒化锌材料透过率测试图
